氧化鉻陶瓷涂層高溫載荷下滑動(dòng)摩擦系數(shù)
2018-11-30 12:38:25點(diǎn)擊：
北京耐默科技人員通過(guò)大量的實(shí)驗(yàn)，研制出超音速噴涂氧化鉻陶瓷涂層KN1000，KN1000干滑動(dòng)摩擦磨損特性：

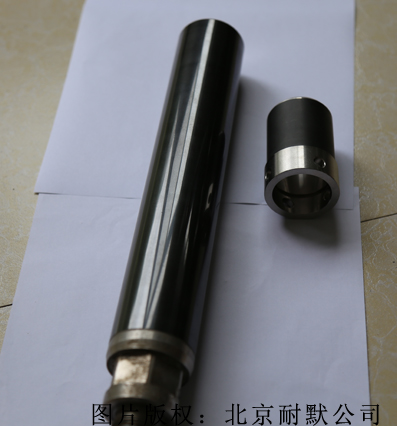

圖（1）氧化鉻陶瓷涂層用于柱塞桿表面
(1)氧化鉻涂層經(jīng)200℃熱處理后其顯微硬度略微下降,之后隨著熱處理溫度的升高,涂層顯微硬度明顯增大；
圖（1）氧化鉻陶瓷涂層用于柱塞桿表面
(1)氧化鉻涂層經(jīng)200℃熱處理后其顯微硬度略微下降,之后隨著熱處理溫度的升高,涂層顯微硬度明顯增大；
(2)涂層在10N載荷下的摩擦系數(shù)隨硬度的升高而減小;而在25N載荷下,涂層硬度差異對(duì)摩擦系數(shù)的影響不大500℃以下涂層試樣的磨損失重隨著顯微硬度增大而減小,其中500℃熱處理涂層的磨損失重最小,而800℃熱處理涂層因出現(xiàn)了裂紋,其磨損失重反而較大.在實(shí)驗(yàn)條件下,500℃熱處理涂層的綜合耐磨減摩性能較好；

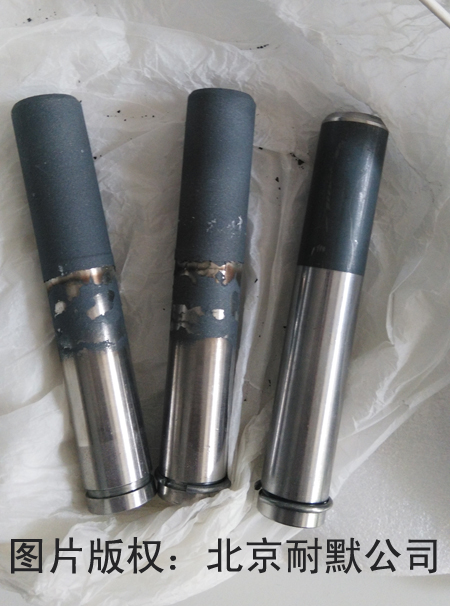

圖（2）活塞桿表面氧化鉻陶瓷涂層可以磨加工到光潔度0.2降低摩擦系數(shù)
- 上一篇：KN1000氧化鉻涂層耐磨耐蝕性分析̴ 2018/12/11
- 下一篇：超音速火焰噴涂氧化鉻陶瓷涂層KN1000工藝參數(shù) 2018/11/20
